一步到位 - VS1003 代替 VS1011 法 - 成功案例

1 Posts
1 Users
0 Likes
882 Views
 Mark
(@mark)
Posts: 53
Estimable Member
Topic starter


硬件必須更改:

   1. 更改 CVDD 电压, CVDD 电压范围 2.4V~2.85V

   注: 引脚名称 VS1011 DVDD (Digital Power Supply) = VS1003 CVDD (Core Power Supply)



非必要, 提高声音质量:

   1. 如果 VS1011 使用 26MHz 晶振, 最好更換为 12.288MHz, 並修改 SCI_CLOCKF 设置

   2. 更改所有电源电容 10nF 为 100nF



软件更改, 如原 VS1011 沒设置, 则可不用理会:

   1. 有加载 VS1011 patch 补丁, 可更換为 VS1003 patch 补丁

   2. 有使用 SM_LAYER12, 需更新为 SM_SETTOZERO

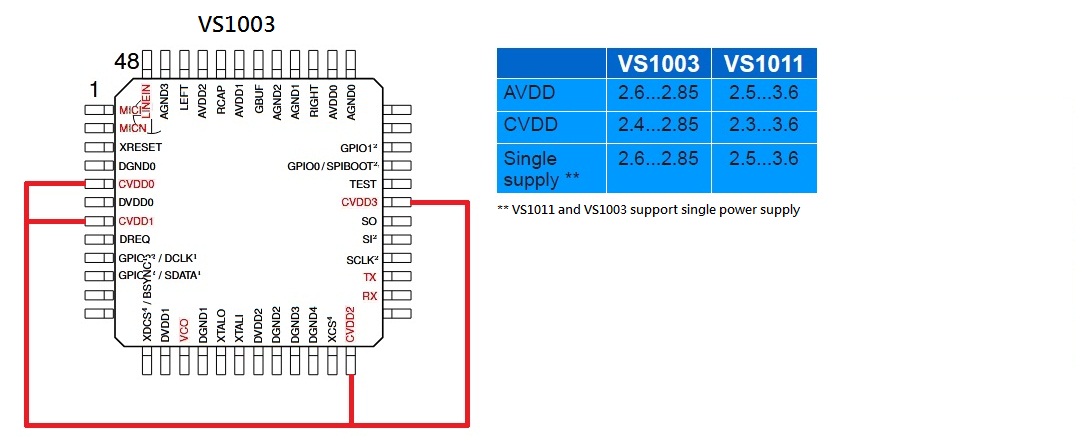

VS1003 VS1011 对应脚位图



如有任何问题, 请联系我们.



参考资料:

https://www.vlsi.fi/fileadmin/app_notes/migrate11to03.pdf










Posted : 01/07/2024 8:40 am
