VS1103/VS1003/VS1053/VS1063开发板操作说明指南





描述

VS1063开发板是VS1063芯片的最小系统板，板子设计极为精简，是一个最方便工程师测试VS1063的开发板，同时，这板子也是一个最简单的音频播放器。

开发板上带有已编程的8051单片机、电源管理芯片、音频输入输出接口等基本组件。通过板上的8051单片机不断向VS1063传送数据以播放一段语音信息，工程师可因应需要参考8051单片机例程并应用于其他产品上。

VS1063支持MP3、WMA、AAC、WAV、MIDI、FLAC等多种音频格式，具有较高的音质。如有任何需要或技术支持，可联系店主，感谢惠顾！

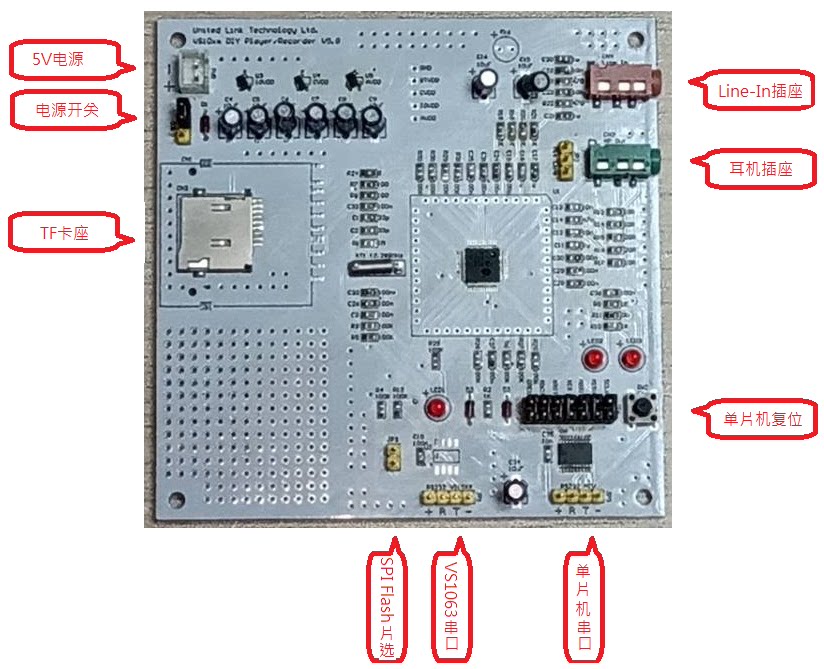

开发板结构

开发板是由芬兰半导体公司VLSI Solution Oy生产的VS1063编解码芯片配上一片通用的8051单片机所组成。开发板同时带有电源管理芯片、Line-In插座、耳机座、SPI Flash插座和TF卡插座等。







原理图







工作原理

在开发板上电后，8051单片机会向VS1063不断地送出Hello的MP3格式的音频数据，MP3数据存在8051单片机的程序空间内，可以通过修改MP3数据来改变音频内容。

与VSIDE连接方法

开发板可以直接连接到VLSI的软件开发平台VSIDE上。方式是通过USB转UART的专用串口线，计算机就可以直接连接到VS1063。可以通过VSIDE对VS1063进行软件调试，包括中断、单步运行等操作。VSIDE的具体操作，可参考VSIDE说明。

8051单片机连接方法

开发板上已焊接了8051的单片机並且已經连接好，8051单片机通過排針直接與VS1063连接起來。

8051的单片机也可以通過串口來進行編程，开发板已經預留了串口。

与其他单片机连接方法

开发板也可以连接到其他的单片机，可以通过其他单片机来直接对VS1063来进行操作，例如可以通过STM32的单片机对VS1063进行操作。

连接方式是将开发板的排针打开，通过杜邦线与STM32单片机连接即可。

程序例子

/*      VLSI VS10XX DIY 測试程序        */

/*      联合科技有限公司                     */

/*      QQ 2330215579                       */

/*      www.unitedlink.hk                    */



/* 本測试程序適用於 STC8051 系列单片机 */

#include "stc8f.h"



#define VS_DREQ   P37 /* 数据请求, VS10xx 请求发送更多数据*/

#define VS_XDCS   P36 /* VS10xx 片选 */

#define VS_XRESET P35 /* VS10xx 复位 */

#define PIN_XCS   P34 /* SPI 软件模式: XCS pin (VS10xx SCK) */

#define PIN_MOSI  P33 /* SPI 软件模式: MOSI pin (VS10xx SI) */

#define PIN_MISO  P32 /* SPI 软件模式: MISO pin (VS10xx SO)*/

#define PIN_SCK   P55 /* SPI 软件模式: clock pin (VS10xx SCK)*/



#define CONFIGURE_AS_OUTPUT(p){}

#define CONFIGURE_AS_INPUT(p){}

.......
